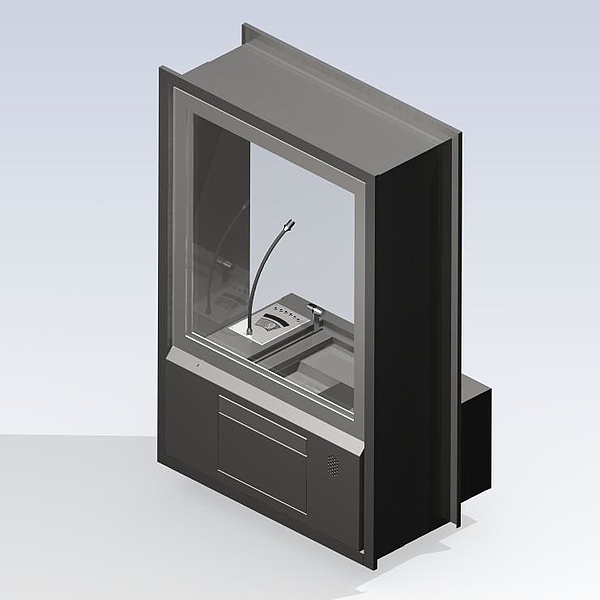

Schakelvenster P8021
Dit gebruiksklare schakelelement is compleet uitgerust en bedoeld voor inbouw in een reeds afgewerkte muuropening. Het wordt gebruikt in kassa’s, portiersinstallaties of als nacht-, ticket-, apotheken-, tankstation- of receptieloket en bestaat uit de volgende componenten:
- Stalen omvattingskozijn met structuurcoating
- intern balie-element van onderhoudsvriendelijk, linnen-gestructureerd roestvrij staal
- Gevelschakelaar P7196 in beschotingsklasse FB4 met 50 mm doorvoergte boven en 157 mm doorvoergte onder
- Intercomsysteem DELTA 2.0, optioneel volledig geïntegreerd
- Standaard beglazing in P6B
Veiligheid
De P8021 kan worden geleverd met kogelwerende beglazing volgens BR 3 – S. Ook kunnen we het uitrusten met andere ruiten tot classificatie BR 4 – NS. De gevelschakelaar P7196 is getest volgens FB4-NS.
Bediening

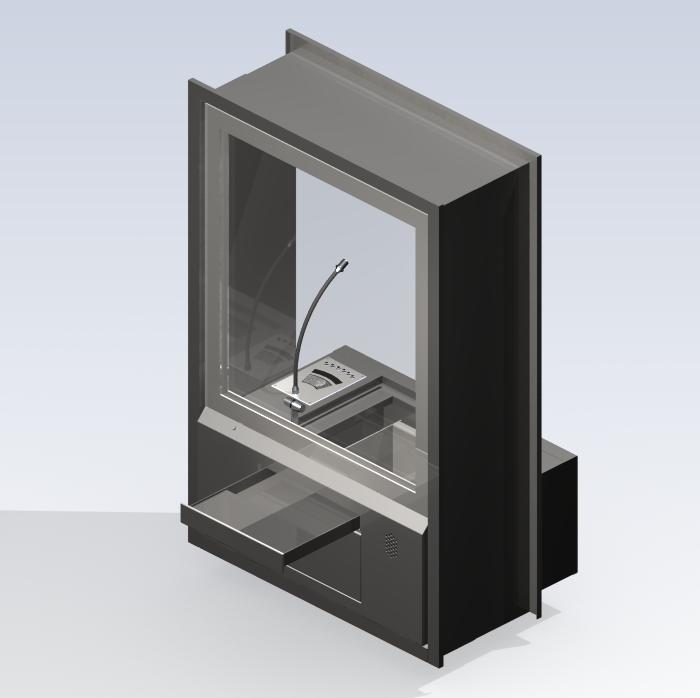

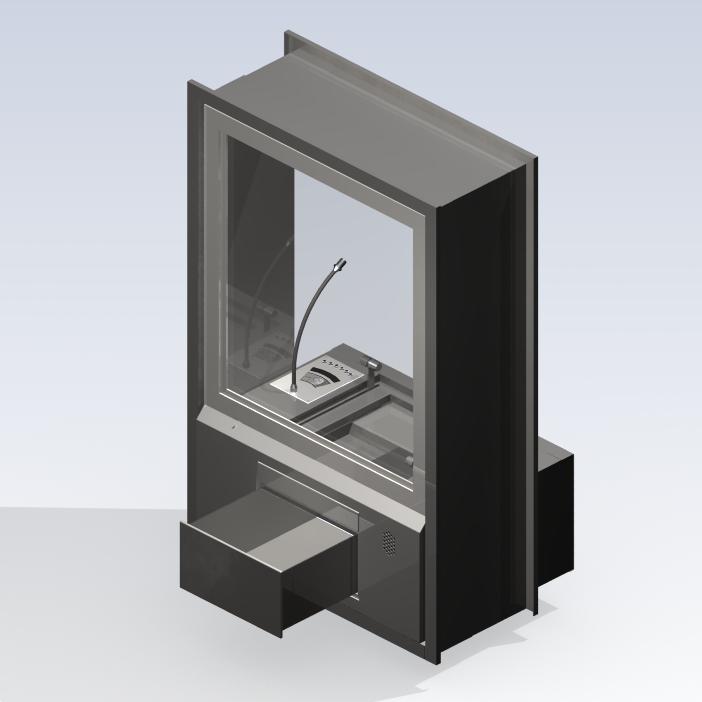

De bediening gebeurt handmatig. Beide wagens kunnen eenvoudig met de bijbehorende handgreep naar buiten en weer terug geschoven worden. De twee wagens vergrendelen in beide eindposities.
Constructie en uitvoering
Stalen omlijstingskozijn in gestructureerde lakafwerking in de kleur RAL 7035, lichtgrijs. Het baliedeel is uitgevoerd in onderhoudsvriendelijk rvs met linnenstructuur en geïntegreerde gevelschakelaar P7196 met 50 mm doorvoerhoogte boven en 157 mm doorvoerhoogte onder. De bovenste lade is voorzien van een geldgoot en schrijfvlak, het onderste wagencompartiment is bestemd voor het doorgeven van grote voorwerpen. De voorplaat aan de buitenzijde van V2A is standaard gestructureerd gelakt in RAL 7035 (lichtgrijs). De daarboven liggende beglazing wordt standaard uitgevoerd in kogelwerendheidsklasse BR3-S. In het schakelvenster is een volledig stekkerklaar bedraad intercomsysteem type SITEC Delta 2.0 geïntegreerd.
Montage

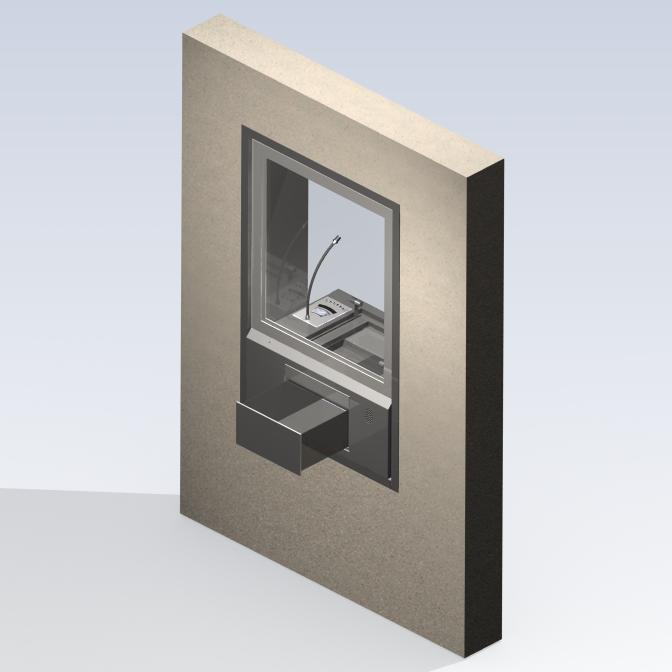

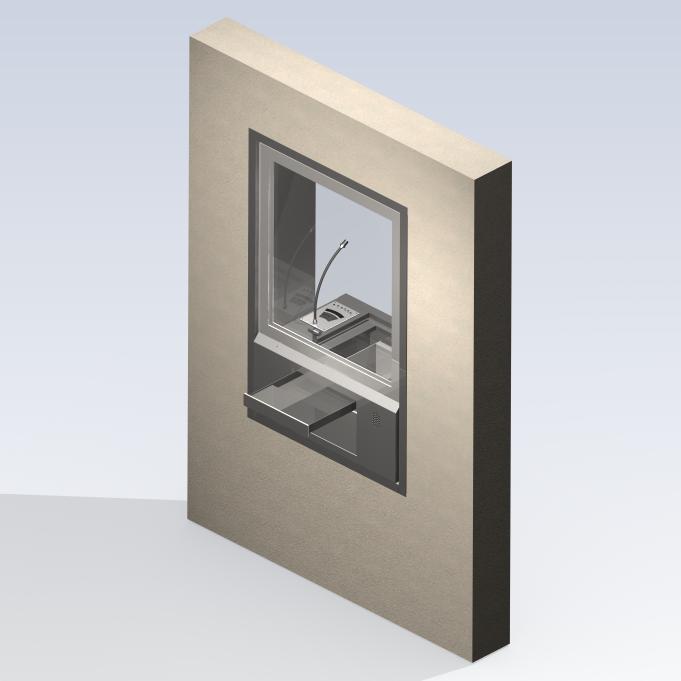

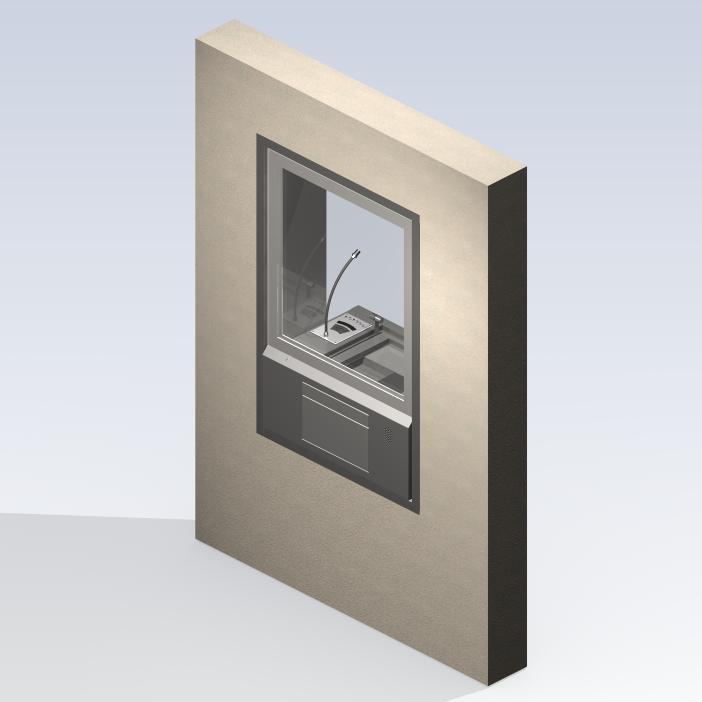

Het schakelvenster P8021 wordt volledig gemonteerd en compleet bekabeld geleverd. Na het verwijderen van de buitenste helft van het kozijn wordt deze van buitenaf in de muuropening geschoven, stevig aangedrukt en in het omliggende metselwerk vastgeschroefd. Vervolgens wordt de binnenste helft van het kozijn van de andere zijde ingeschoven en aan de buitenste kozijnhelft vastgeschroefd. Voor aansluiting van het geïntegreerde intercomsysteem Delta 2.0 is aan de binnenzijde een 230 volt stopcontact nodig. De mogelijkheid tot latere demontage voor onderhouds- of reparatiewerkzaamheden moet gegarandeerd zijn.
TOEPASSINGSGEBIEDEN
Kassa’s, apotheken, laatloketten, portiers
Installatie
Binnen, in een afgewerkte wandopening
Muuropening
B x H x D = 780 x 1.200 x variabel mm
Doorgeefmaat
B x H x D = 310 x 157 x 443 mm (onder) 155 x 30 x 150 mm (boven)
Uitvoering
Structuurlak, RAL 7035 lichtgrijs of speciale RAL-kleur
Schietwerendheidsklasse
BVG C 9 (UVV-Kassen), Glas in BR 3 – S of BR 4 – NS (DIN EN 1522), Gevelschakelaars P 7196 in FB4-NS
