Overdrachtsysteem P8041

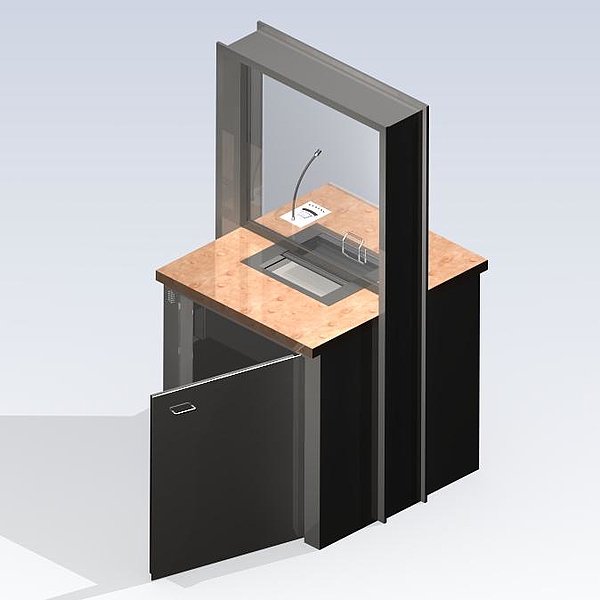

Deze voor binnengebruik ontworpen doorgeefsluis wordt in de beveiligde zone van geldinstellingen, centrale banken en waardeopslagbedrijven gebruikt voor de aanlevering en/of afhaling van geld. Maar ook bij materiaalleveringen aan bedrijven of de uitgifte van gegevensdragers in datacenters wordt de doorgeefinstallatie P8041 toegepast. De sluis is gebruiksklaar uitgerust en bestaat uit:
- Stalen inbouwkozijn en –raam met structuurcoating vanaf veiligheidsbeglazing P6B
- Balie-element aan klant- en bedieningszijde van onderhoudsvriendelijk, linnentextuur roestvrij staal met geïntegreerde tochtarme schuifuitsparing P7032 in kogelwerendheidsklasse FB 4
- Optioneel intercomsysteem DELTA 2.0 voor probleemloze communicatie tussen binnen en buiten
- In het onderste gedeelte transportwagen-materiaalluchtsluis P9045 met beide deuren gesloten, volgens kogelwerendheidsklasse FB4-NS of FB 6-NS.
Veiligheid
De overdrachtsinstallatie P8041 wordt geleverd met een kogelwerend glas volgens BR 3 – S, maar kan ook met andere ruiten tot aan de classificatie BR 4 – NS worden uitgerust. Voor de schuifuitsparing P7032 is een testrapport in de kogelwerendheidsklasse FB 4-NS verkrijgbaar, uitvoering van de materiaal- en kofferluchtsluis P9045 gesloten, overeenkomstig kogelwerendheidsklasse FB 4-NS/FB6-NS. De besturing van de P9045 is met terugkoppelings- en magneetcontacten beveiligd tegen manipulatie.
Bediening
De schuifuitsparing P7032 wordt handmatig bediend (inbouw van een P7033 met elektrische aandrijving is mogelijk tegen meerprijs). Het ontgrendelen van de vleugeldeuren van de materiaal- en kofferluchtsluis P9045, die onderling vergrendeld zijn, betekent dat er altijd maar één deur geopend kan worden, gebeurt via een bedieningspaneel met statusweergave.
Constructie en uitvoering
Stalen omlijstingskozijn in gestructureerde lakafwerking in de kleur RAL 7035, lichtgrijs. De balie evenals de geïntegreerde Schuifuitsparing P7032 FB 4 (handbediening) zijn uitgevoerd in onderhoudsvriendelijke edelstaal-linnenstructuur. De deuren van de Materiaal- en kofferluchtsluizen P9045 worden gestructureerd gelakt, de tunnel is uitgevoerd in edelstaal. Afweerlijsten van edelstaal, die in de luchtsluis zijdelings en aan de deuren zijn aangebracht, voorkomen beschadigingen door transportwagens. In de installatie kan een volledig stekkerklare en bedrade intercomsysteem van het type SITEC DELTA 2.0 worden geïntegreerd.
Montage

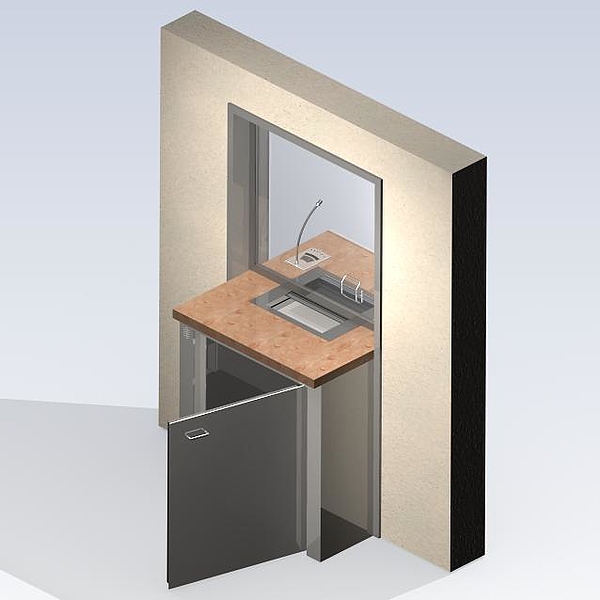

Voor de geldoverdrachtsinstallatie is een wandopening van 1.000 mm (B) x 2.000 mm (H) nodig. Het sluiselement wordt desgewenst stekkerklaar bekabeld geleverd, aan de binnenzijde is een 230 volt wandcontactdoos voor de aansluiting vereist. Voor de relatief eenvoudige montage van het systeem sturen wij u op verzoek graag een installatiehandleiding toe. Uiteraard nemen wij de montage graag voor u over – neem gerust contact met ons op!
TOEPASSINGSGEBIEDEN
Beveiligd gebied van financiële instellingen, centrale banken, waardetransportbedrijven, materiaaluitgifte, datacenters
Inbouw
in kant-en-klare afgewerkte wandopening
Muuropening
B x H x D = 1.000 x 2.000 x wanddikte ….. mm
Doorgeefmaat
B x H x D = 680 x 923 x 896 mm (onder) 384 x 85 x 270 mm (boven)
Uitvoering
Structuurlak, lichtgrijs, RAL 7035 of speciale RAL-kleur
Kogelwerendheidsklasse
BVG C 9 (UVV-kassa’s), FB4-NS schuifuitsparing en deuren van de wagenluchtsluis volgens FB4 (DIN EN 1522)
Optionele Accessoires
Transportwagen P9900
De transportwagen is geschikt voor doorgang via het doorloopsysteem.
