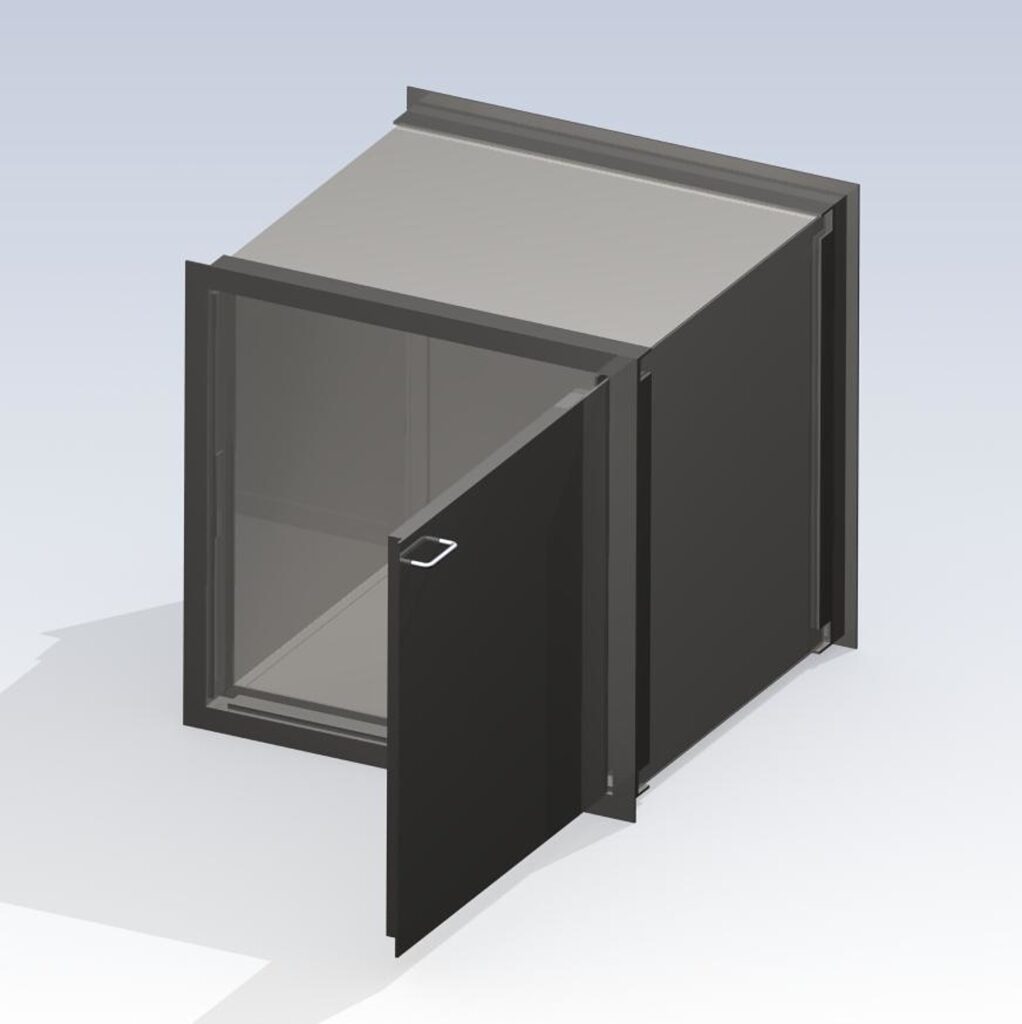

Kofferluchtsluis P9060
Constructie en uitvoering
De materiaal- en kofferluchtsluis P9060 met 2 afwisselend openende draaideuren is bedoeld voor inbouw binnenshuis, in een balie-element of een wandopening. De P9060 wordt gebruikt voor het doorgeven van (geld)koffers, pakketten, tassen, enz. in grootbanken en centrale banken, spaarbanken, geld- en waardetransportbedrijven, datacenters en overheidsinstanties in de rechtspraak. De elektronische besturing gebeurt via een afzonderlijk te installeren bedieningspaneel met statusweergave.
De handmatig te openen deuren van de sluis zijn met terugmeld- en verborgen magneetcontacten zodanig tegen elkaar beveiligd, dat de besturing niet gemanipuleerd kan worden.
Veiligheid
De P9060 voldoet aan de ongevallenpreventievoorschriften van de administratieve beroepsverenigingen BGV C9 (UVV-Kassen). Uitvoering P9060 beide deuren gesloten in navolging van schutsklasse FB 4-NS of FB 6-NS.
Bediening
Door op de betreffende toets aan de medewerkerszijde te drukken, wordt de bijbehorende deur ontgrendeld om te openen, wat op het bedieningspaneel wordt aangegeven door het oplichten van de toets. De deuren zijn daarbij elektronisch tegen elkaar vergrendeld, d.w.z. er kan altijd maar één deur tegelijk worden geopend. Met een sleutelschakelaar kan de bediener echter ook beide deuren tegelijk openen, bijvoorbeeld om het doorvoeren van lange voorwerpen mogelijk te maken.
Constructie en uitvoering
Kozijn en deuren van de kofferluchtsluis P9060 zijn gemaakt van stabiel staalplaat in de kleur RAL 9005, diepzwart, met structuurlak. De tunnel en de bodem van de sluis zijn vervaardigd uit roestvrij staal V2a. De deuren kunnen ter plaatse ook worden voorzien van bekledingsplaten, waardoor de sluis onopvallend in het balieontwerp kan worden geïntegreerd. De aanslagen van beide deuren zijn elk afwisselend uitgevoerd, d.w.z. bijvoorbeeld DIN-links aan de medewerkerszijde en DIN-rechts aan de klantenzijde (Een wijziging van de draairichting van de deuren is uiteraard mogelijk, graag bij de bestelling aangeven).
Montage
De kofferluchtsluis P9060 wordt volledig voorgemonteerd geleverd. Bij de installatie dient eerst de buitendeur met het kozijn te worden verwijderd, zodat het apparaat van binnen naar buiten in de afgewerkte muuropening geschoven kan worden. Hierbij moet op de kabelgeleiding worden gelet, voordat de buitendeur met kozijn weer wordt vastgeschroefd.
Het bedieningspaneel met geïntegreerde besturing wordt apart meegeleverd en moet in de directe nabijheid van de kofferluchtsluis worden gemonteerd, zodat het gelijktijdig indrukken van de toetsen en het openen van de binnendeur mogelijk is.
Voor het aansluiten van de luchtsluis is een 230 Volt / 50 Hz stopcontact nodig.
Toepassingsgebieden
Banken, waardebedrijven, IT-centra
Inbouw
in het interieur in een wand
Buitenmaat
B x H x D = 844 x 844 x 800 mm
Doorgafemaat
B x H x D = 654 x 704 x 700 mm
Uitvoering
Structuurlak, RAL 9005, diepzwart of speciale RAL-kleur
Schietklasse
Deuren volgens FB 4 – NS en FB 6 – NS
