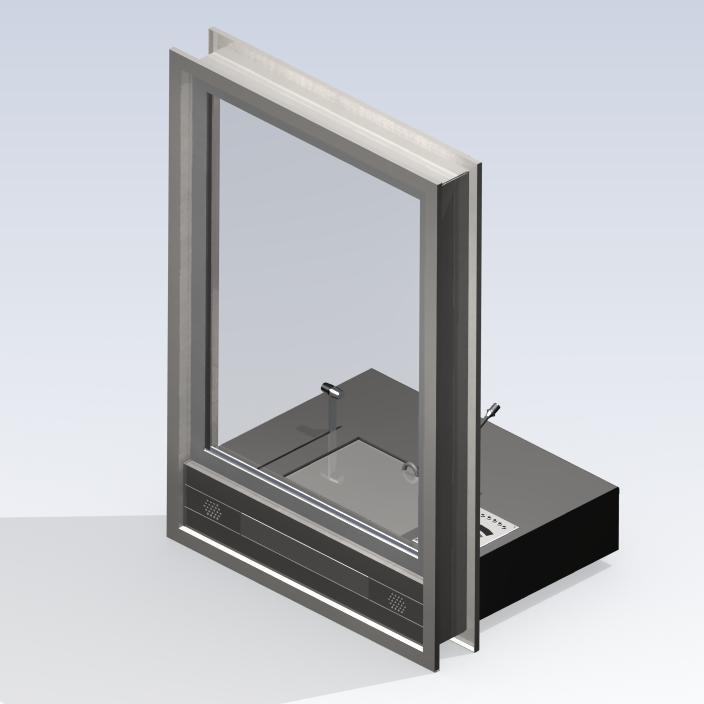

Schakelvenster P8020
Dit kant-en-klare schakelelement is volledig uitgerust en bedoeld voor inbouw in een afgewerkte muur-opening. Het wordt gebruikt als kassa, portiersysteem, of als nachtschalter, ticketloket, apotheek- of receptieloket en bestaat uit de volgende componenten:
- Stalen omlijstingskozijn met gestructureerde lakafwerking
- Binnenthuis balie-element van onderhoudsvriendelijk, linnen-gestructureerd roestvrij staal
- Gevelschakelaar P7195 in schotwerendheidsklasse FB4 met een doorvoerhoogte van 50 mm
- Handsfree intercomsysteem DELTA 2.0, optioneel volledig geïntegreerd
- Standaard beglazing in P6B
Veiligheid
De P8020 kan worden geleverd met een schotwerende beglazing conform BR 3 – S. Ook kunnen wij het voorzien van andere beglazing tot classificatie BR 4 – NS. De gevelschakelaar P7195 is getest volgens FB4-NS.
Bediening

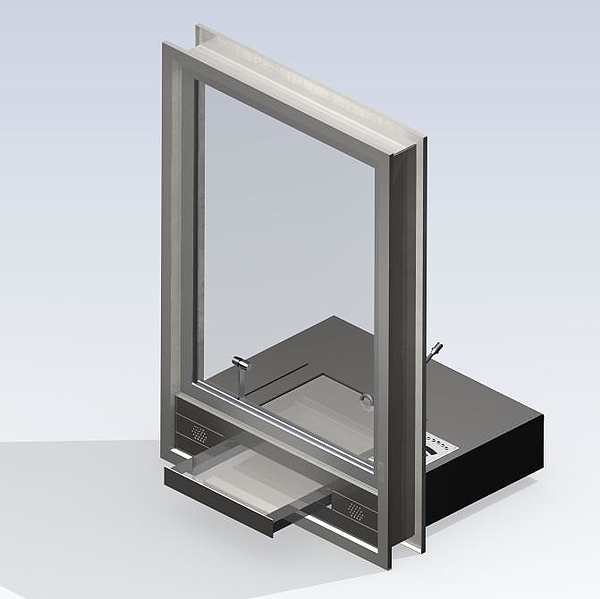

De bediening gebeurt handmatig. De wagen kan eenvoudig met de handgreep naar buiten en weer terug worden geschoven. De wagen vergrendelt in beide eindposities.
Constructie en uitvoering
Stalen omlijstingskozijn in structuurlakafwerking in de kleur RAL 7035, lichtgrijs. Het loketdeel is uitgevoerd in onderhoudsvriendelijk roestvrijstaal met linnenstructuur en geïntegreerde gevelschakelaar P7195 met een doorvoergat van 50 mm hoog. Het frontpaneel aan de buitenzijde in V2A is gelakt in RAL 7035. Het hierboven geplaatste glas wordt standaard geleverd in kogelweringsklasse BR3-S. In het schakelvenster is een volledig stekkerklaar bedraad intercomsysteem van het type SITEC-DELTA 2.0 geïntegreerd.
Montage

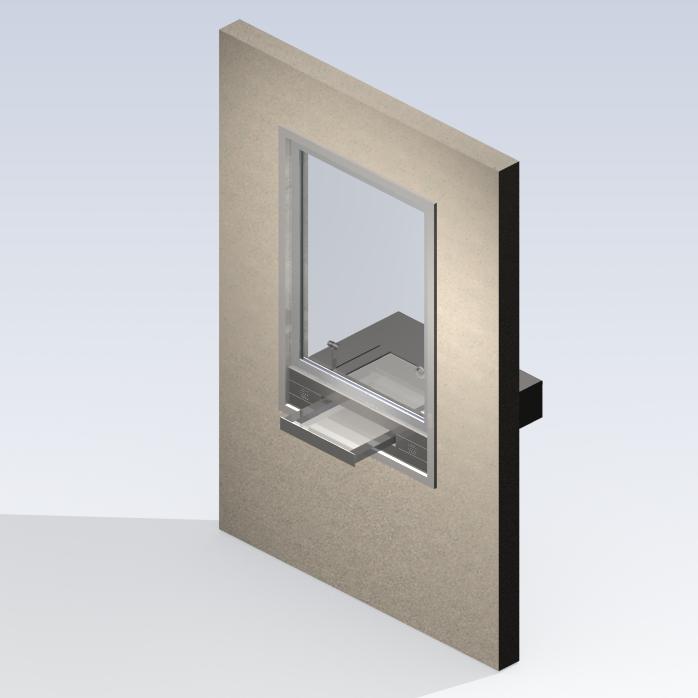

Het schakelvenster P8020 wordt volledig gemonteerd en compleet bekabeld geleverd. Na demontage van de buitenste kozijnhelft wordt deze van buitenaf in de muuropening geschoven, stevig aangedrukt en rondom in het metselwerk vastgeschroefd. Vervolgens wordt de binnenste kozijnhelft vanaf de andere zijde ingeschoven en met de buitenste kozijnhelft vastgeschroefd. Voor de aansluiting van het geïntegreerde intercomsysteem DELTA 2.0 is aan de binnenzijde een 230 volt stopcontact nodig. De mogelijkheid tot latere demontage voor onderhouds- of reparatiewerkzaamheden moet gegarandeerd zijn.
TOEPASSINGSGEBIEDEN
Kassa’s, nachtbalies, apotheken, ticketbalies
Inbouw
Binnen, in een afgewerkte wandopening
Muur opening
B x H x D = 780 x 1.200 x variabel mm
Doorgeefmaat
B x H x D = 310 x 50 x 200 mm
Uitvoering
Structuurlak, RAL 7035 lichtgrijs of speciale RAL-kleur
Beschermingsklasse tegen beschieting
BVG C 9 (UVV-kassen), glas in BR 3 – S of BR4-NS (DIN EN 1522)
