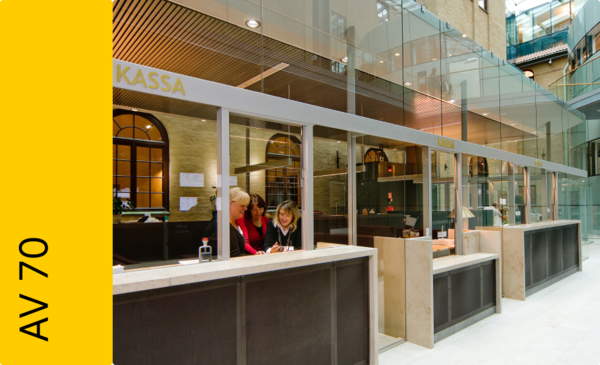

Fenêtre levante et coulissante AV 70
La fenêtre levante et coulissante AV 70 est une fenêtre à ouverture verticale, motorisée électriquement, en aluminium, spécialement conçue pour les secteurs sensibles à la sécurité tels que les pharmacies ou les banques. La version standard est fabriquée en aluminium anodisé satiné et verre float de 6 mm. Pour une protection renforcée, nous proposons du verre de sécurité P2A ou P6B.
Les bords du verre polis assurent un design élégant sans croisillons et une visibilité optimale. L’AV 70 peut être équipée d’un ou deux éléments coulissants pour atteindre une ouverture maximale. Le verrouillage automatique et la protection antichute garantissent un haut niveau de sécurité. Le contrôle se fait via des boutons à maintien appuyé.
Différentes variantes
La fenêtre coulissante AV 70 est disponible en différentes variantes, qui peuvent être adaptées individuellement à vos besoins. Selon la version, le verre coulissant peut être glissé derrière le verre fixe afin d’optimiser l’utilisation de l’espace et de garantir une transparence maximale. Cette flexibilité fait de l’AV70 la solution idéale pour les zones d’accueil, zones de sécurité et autres espaces publics où des solutions de fenêtres fonctionnelles et sûres sont essentielles.

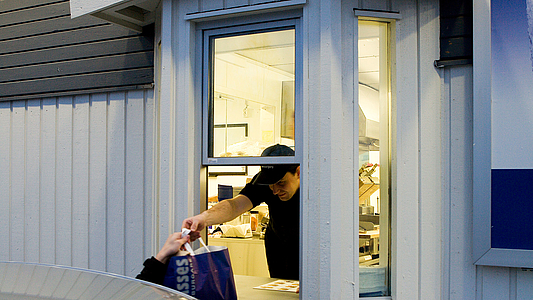

Galerie / Exemples
Détails techniques
Dimensions
Selon la demande du client. La taille maximale / minimale (L x H) dépend de la spécification (2 vitres ou 3 vitres), du poids du verre et du rapport entre la largeur et la hauteur. À titre indicatif, la largeur maximale est de 1200 mm (2 vitres, verre de 6 mm) et 90
Épaisseur du profil
70 mm avec une section coulissante. 90 mm avec deux profils coulissants (jusqu’à 9,5 mm de verre).
Dimensions du profil
Hauteur du profil supérieur : 50 mm (fenêtre à 2 parties), 70 mm (fenêtre à 3 parties). Hauteur du profil inférieur : Non.
Vitrage
Nous proposons de série un verre float de 6 mm. D’autres types de verre d’une épaisseur allant jusqu’à 20 mm sont disponibles en option, par exemple : verre feuilleté de 8,38 mm, verre 8,76 mm classe P2A, verre 9 mm, verre acoustique, verre 14 mm classe P6B ou vitrage isolant 4-12-4 (D4-12).
Surface
Par défaut, nous proposons de l’aluminium anodisé satiné. D’autres revêtements de surface optionnels sont disponibles, tels qu’un revêtement par poudre dans différentes couleurs RAL.
Cadre en verre
20 mm (jusqu’à 9,5 mm de verre) 30 mm (jusqu’à 20 mm de verre) Options : Pas de parcloses horizontales.
Construction
Moteur, engrenage et verrouillage automatique sont intégrés dans le cadre.
Verrouillage
Verrouillage mécanique qui verrouille automatiquement la fenêtre en position fermée. Options : verrouillage par intervalle à partir d’une ouverture de 50 mm, blocage par bouton.
Alimentation électrique
Alimentation secteur 230V AC, disponible en option avec « alimentation sans interruption » (ASI).
Commande
Système de commande S3 avec boutons Hold-to-Run, démarrage/arrêt en douceur, vitesse réglable, boutons-poussoirs optionnels, fermeture d’alarme en option, etc., et différents interrupteurs de commande.
Vitesse d’ouverture
env. 200 mm / s
Marquage CE
Conforme à la directive Machines et à la directive CEM.
Montant latéral
50 mm
Plans de construction
Selon la variante, la fenêtre à fermer (X = vitrage coulissant) peut être glissée derrière la fenêtre fixe (O = vitrage fixe). Les vues présentées sont du point de vue du client.
Deutsch
- Konstruktionszeichnung AV 70 V2 bis 10 mm
- Konstruktionszeichnung AV 70 V2 bis 18 mm
- Konstruktionszeichnung AV 70 V2 bis 21 mm
- Konstruktionszeichnung AV 70 V2 bis 7 mm
- Konstruktionszeichnung AV 70 V2 bis 7 mm mit Seitenlicht
- Konstruktionszeichnung AV 70 V3 bis 10 mm
- Konstruktionszeichnung AV 70 V3 bis 7 mm
- Konstruktionszeichnung AV 70 V3 bis 7 mm mit Seitenlicht
